외부시스템(서버 PC, PLC 등) 개발자가 자사의 전광판 프로토콜에 맞는 형태의 메시지 신호를 쉽게 프로그램할 수 있도록 다음과 같은 지원을 해 드립니다.
- 프로그램 개발 샘플 소스 제공
DIBD 프로토콜 버전6 : C# 버전, C++ builderXE2 버전
- 문구 작성 시뮬레이터 프로그램 제공
시뮬레이터 설치/사용방법은 다음과 같습니다.
A. 자사의 “다빛채 소프트웨어”를 다운로드 받아 PC에 설치한다.
B. PC와 전광판을 연결한다. (“소프트웨어 매뉴얼, 3.1 통신상태 점검, 3.2 전광판 화면 설정” 참조)
C. 다빛채 소프트웨어를 실행 한 후, 아래의 방법으로 다양한 메시지 내용과 표시 효과를 설정하면서, 실제 전송되는 패킷을 로그창에서
확인해 볼 수 있습니다.
다음은 “전화 031-202-2435”라는 실시간 표시 메시지(긴급문구)를 2단8열 3칼라 전광판에 표시하는 방법을 설명한 것입니다.

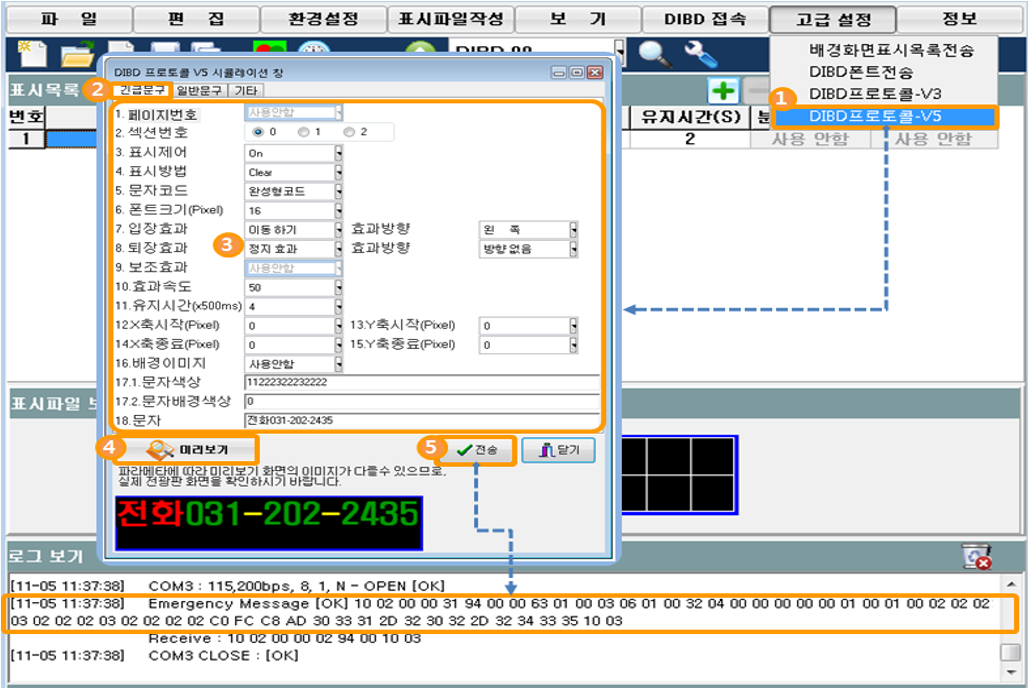

① [고급설정]→[DIBD 프로토콜-V5]를 선택하여, “DIBD 프로토콜 V5 시뮬레이션 창”을 엽니다.
② “긴급문구” 탭을 선택합니다.
③ 긴급문구 파라미터를 아래와 같이 설정합니다.
번호 항목 설정값 번호 항목 설정값 1 페이지번호 사용안함 10 효과속도 50 2 섹션번호 0 11 유지시간 4 (4x0.5초) 3 표시제어 On 12,13 X,Y축 시작 0, 0 (Default) 4 표시방법 Clear 14,15 X,Y축 종료 0, 0 (Default) 5 문자코드 완성형코드 16 배경이미지 사용안함 6 폰트크기 16 17.1 문자색상 11222322232222 7 입장효과/방향 이동하기/왼쪽 17.2 문자배경색상 0 8 퇴장효과/방향 정지효과/방향없음 18 문자 전화031-202-2435
④ [미리보기]를 클릭하여, “미리보기 화면”상의 표시이미지를 확인합니다.
주의: 파라미터에 따라 미리보기 화면의 이미지가 실제와는 다를 수 있으므로, 전광판 화면의 표시 이미지를 반드시 확인합니다.
⑤ [전송]을 클릭합니다. 그러면 로그창에 “긴급문구 프로토콜 패킷”이 아래와 같이 나타나며 전광판이 연결된 경우에는 전광판에 메시지 문구가 표시됩니다.
※긴급문구 프로토콜 패킷 표시 예(로그창)
Emergency Message [OK] 10 02 00 00 31 94 00 00 63 01 00 03 06 01 00 32 04 00 00 00 00 00 01 00 01 00 02 02 02 03 02 02 02 03 02 02 02 02 C0 FC C8 AD 30 33 31 2D 32 30 32 2D 32 34 33 35 10 03
